Пополнение: 3D принтер AnyCubic 3S. Часть 1. Приехал.

3D принтер Photon AnyCubic S

Привет :).

Стою перед вами и жду поздравлений: в полку моих инструментов и станочков прибыло. Приехал симпатяжка и бутузик - 3D принтер Anycubic S.



Он, в отличии от своих крупных и шумных собратьев, совсем не большой и очень тихий, так как печатает не расплавленным пластиков, а методично, слой за слоем, наращивает печатаемую деталь из жидкого фотополимера.

Да, все правильно). Он печатает жидким полимером, который твердеет под действием УФ освещения, и происходит это так:

В основании принтера установлена УФ матрица с разрешением 2К:

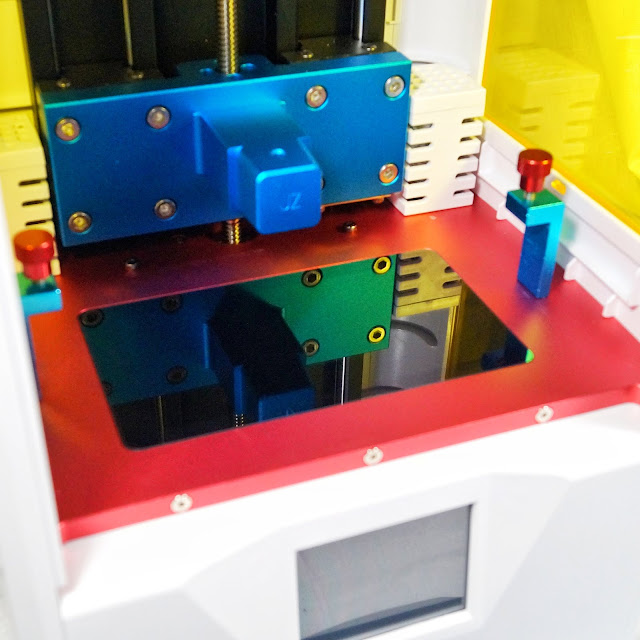

3D принтер Photon AnyCubic. УФ матрица засветки с разрешением 2K

Сверху над нею размещается ванночка с прозрачным дном. В нее мы нальем УФ компаунд для печати.

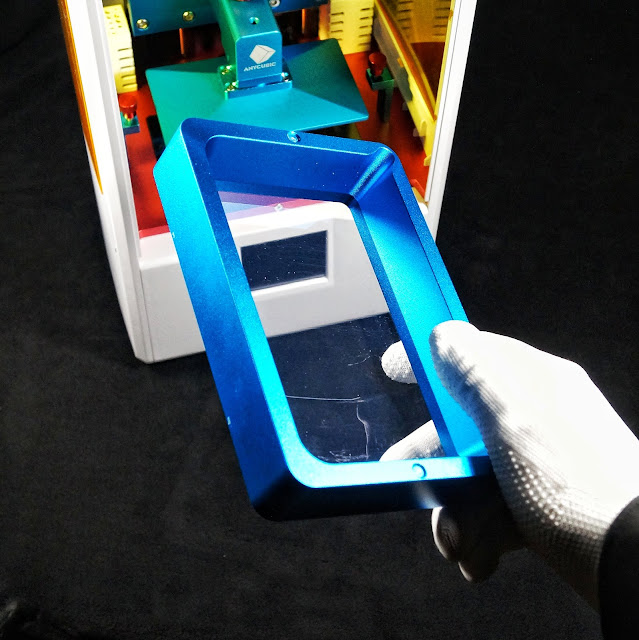

3D принтер Photon AnyCubic. Ванночка для УФ фотополимера. Дно из прозрачной пленки.

Для крепления и перемещения печатаемой детали, в принтер устанавливается специальное основание:

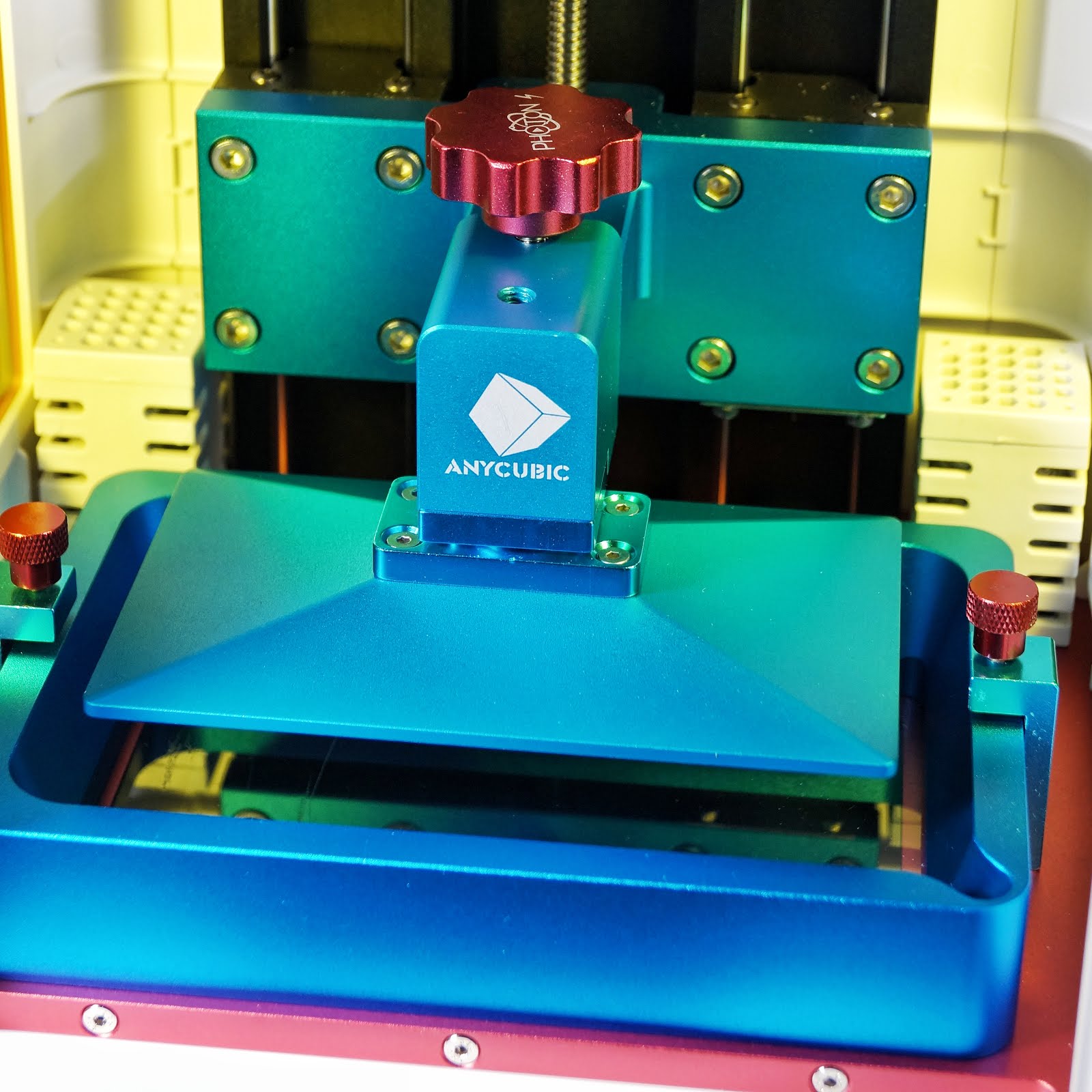

3D принтер Photon AnyCubic. Объектная платформа.

Оно закрепляется на держателе и может перемещаться вниз и вверх вдоль направляющих...

3D принтер Photon AnyCubic. Механизм перемещения платформы.

Кстати, в отличии от предыдущей версии, у моего принтера две направляющих... Что в общем то должно хорошо сказаться на равномерности печати.

Вот так механизм печати выглядит в сборе (УФ матрица под ванночкой):

3D принтер Photon AnyCubic. Механизм печати.

Так как же это работает?. Очень просто. Платформа опускается и погружается в УФ компаунд практически до самого дна. Между дном и плоскостью платформы остается лишь небольшой зазор, равный толщине слоя печати (например 40мкм).

3D принтер Photon AnyCubic. Механизм печати в УФ компаунде

В этот момент на УФ матрицу выводится изображение слоя. Компаунд твердеет и приливает к платформе.

Кстати, для того что бы слой лучше прилипал к платформе, ее поверхность сделана текстурной:

3D принтер Photon AnyCubic. Поверхность объектной платформы.

После формирования слоя экран выключается. Платформа, совершив хитрые действия, занимает следующую позицию: поднимается на высоту одного слоя. И вновь на экран выводится изображение, но уже следующего слоя. Он твердеет и прилипает к предыдущему слою...

Вот так, слой за слоем, происходит наращивание печатаемой модели. Ее как бы вытягивает из ванночки...

Во всяком случае так все должно быть). А будет ли на самом деле - предстоит проверить. Но об этом в следующей записи).


До встречи:)
С уважением, Константин М.
