Добрый день.
Сегодня я не стану рассказывать о том, что делал. Эта запись для тех, кто присматривается к нашим "Кристаллам" и думает, как бы их поставить в корпус. Дальше Вы найдете немного информации, которая в этом деле может оказаться полезной.
Все дело в том, что я порылся в нашей документации на "Кристаллы" и обнаружил: она неполная. Мы забыли про размеры. А ведь это так важно при прикидке и компоновке усилителей и их корпусов.
В ближайшее время мы исправим досадное упущение. А пока я потратил немного времени и подготовил несколько "чертежей" с самыми необходимыми размерами.
В первую очередь приведу размеры самого модуля "Кристалл". Они почти все уместились на одну картинку:
Тут не хватает одного важного размера: расстояния от поверхности платы до крепежного отверстия запаянной микросхемы. При установке микросхемы в плату "до упора" оно равно 18-ти мм.

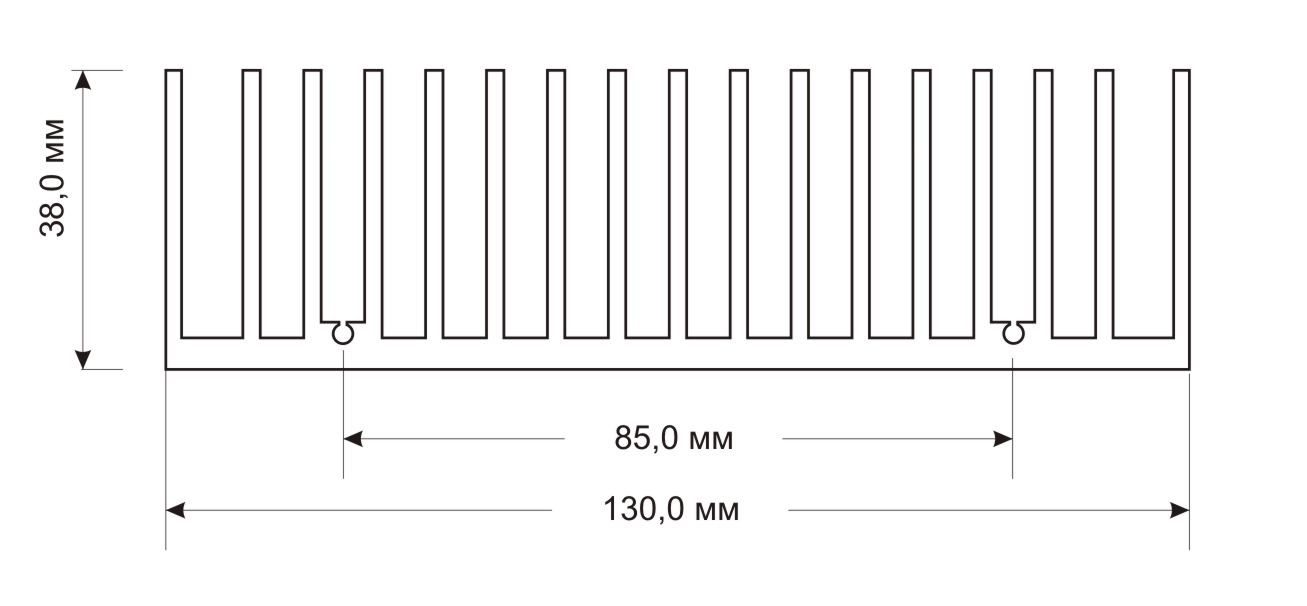

Вторым конструктивным элементом, размеры которого часто необходимо знать, является радиатор. Радиаторов великое множество, и я никак не могу предугадать: кто что выберет. Но если будут использоваться радиаторы рекомендованные нами, то их размеры можно посмотреть на следующем рисунке:
Высота радиатора 50 мм... А живьем они выглядят так:
Мне они очень нравятся. У них есть крепежные отверстия (показаны на чертеже и видны на верхних плоскостях радиаторов на фотографии). В этих отверстиях несложно нарезать резьбу (М3) и крепить радиаторы болтиками к любой поверхности. Это очень удобно.
Кстати, еще они весьма эффективны: греются на 2 градуса на каждый ватт мощности (измерения проводил тут).
В скором времени подготовлю чертежики и для остальных элементов необходимых для сборки усилителя...
С уважением, Константин М.
