Усилительный модуль из "Кристаллов". Размеры и сборка.

Собранные на основание усилительные модули "Кристалл" (на микросхеме TDA7294)

Добрый день :)

Я хочу совсем немного рассказать о том как собирался усилительный модуль для нашего усилителя из "Кристаллов". Текста будет мало, а фотографий много)


Но прежде чем перейти к фотографиям процесса сборки, я хочу привести пару "чертежей". Они возможно могут пригодиться тому кто решит собрать что-то похожее.

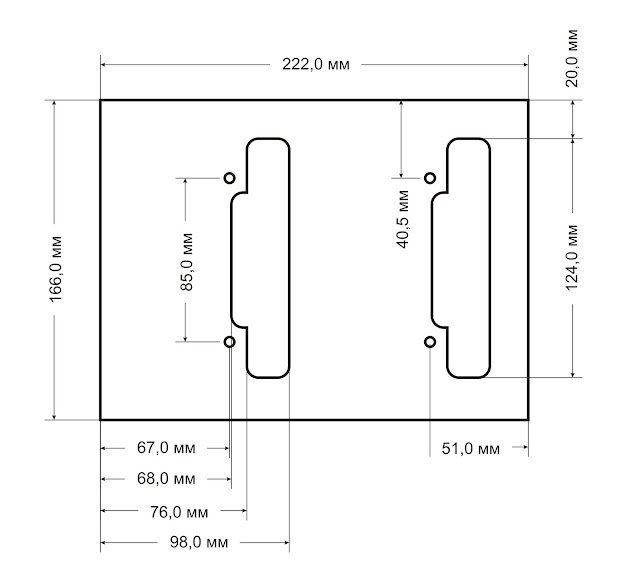

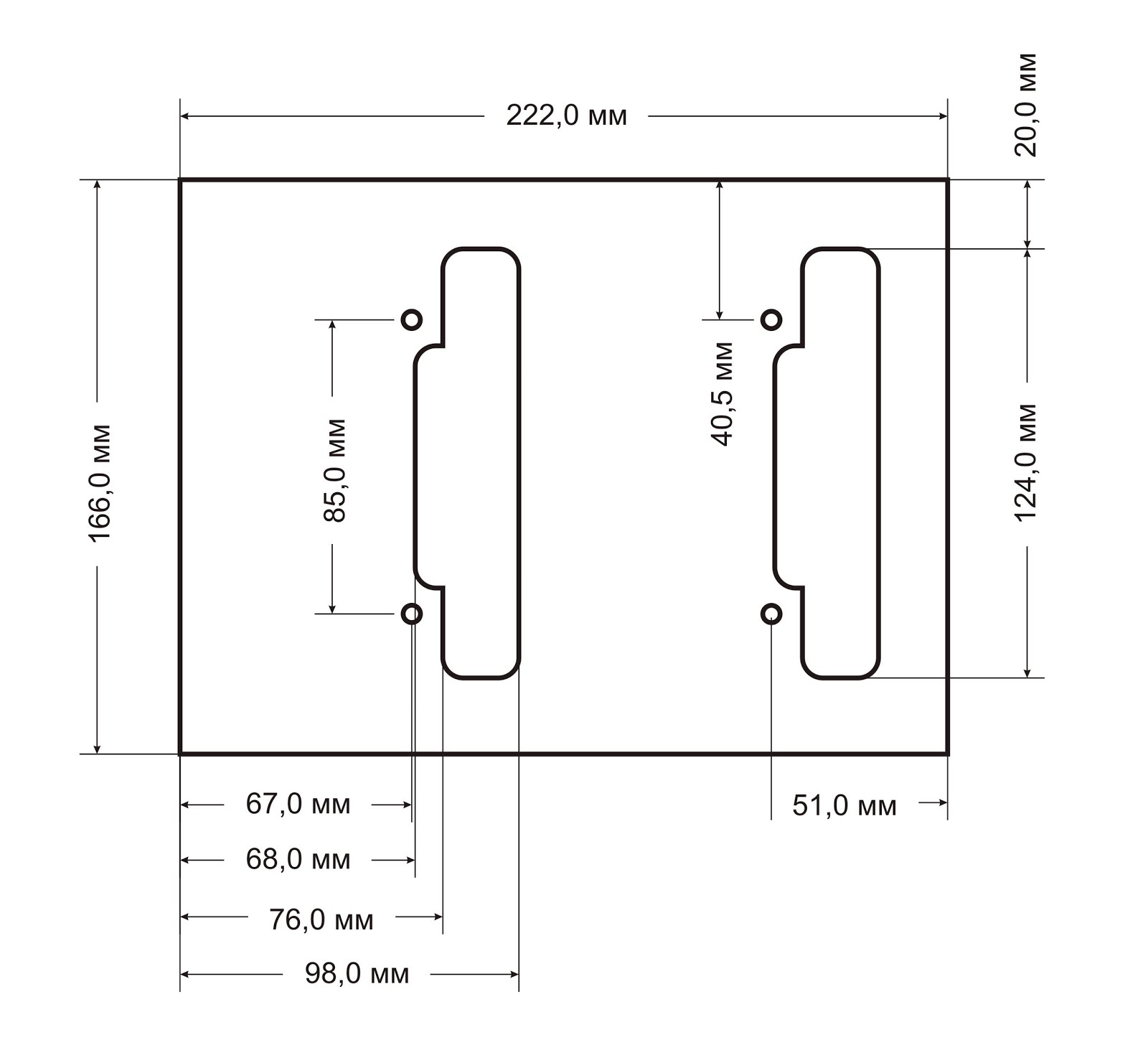

Как Вы помните, я уже писал о том что под радиаторами желательно (но вовсе не обязательно) оставить вентиляционные окна.  Я их сделал. "Чертеж" основания с размерами окон и указанием положения отверстий для крепления радиаторов, показан на следующем рисунке:

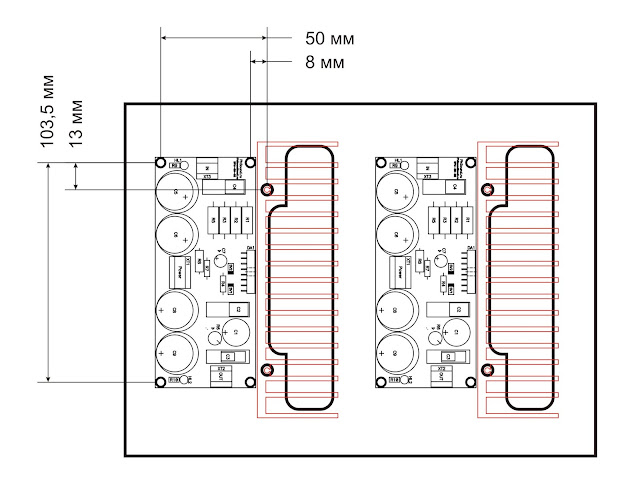

Не хватает информации о положении отверстий платы относительно крепежных отверстий радиатора. Добавим :)


Примечание: размеры радиаторов и "Кристаллов" (включая положение крепежного отверстия, установленной в плату микросхемы TDA7294), я ранее приводил тут

Координаты и размеры вспомогательных отверстий, для держателей проводки и крепления всей конструкции на общее основания, я не озвучиваю. В каждом конкретном случае, это необходимо решать на месте.

А теперь сборка :

Модуль состоит из двух "Кристаллов", заблаговременно собранных, установленных на радиаторы и проверенных. Провода питания припаял заранее, до установки. Потом это было бы сделать существенно сложнее: у заднего (по положению на подложке) "Кристалла" подступы к контактам питания перекрыты. С трех сторон - его собственным радиатором и конденсаторами, а спереди - "чужим" радиатором.


Усилительные модули "Кристалл" (на микросхеме TDA7294)

Примерил

Усилитель на основе модулей "Кристалл" (на микросхеме TDA7294)

И начал сборку: освободил подложку от защитных пленок, установил на нее держатели плат: болтики с накрученными на них латунными втулками.

Подложка для усилительного модуля на основе "Кристаллов"

Такой крепеж очень удобен

Сборка модуля на основе "Кристаллов"

Прикрутил опоры креплений проводки. Но зажимы сразу ставить не стал - будут мешаться.

Опора держателя внутренней проводки усилителя

Установил оба "Кристалла", закрепил гайками на опорах, а радиаторы притянул к подложке (через шайбы) болтиками. Подходящие крепежные отверстия в радиаторах есть, но в них пришлось нарезать резьбу.

Собранные на основание усилительные модули "Кристалл" (на микросхеме TDA7294)

Заключительным штрихом стала установка зажимов держателей проводки...

Держатель проводки усилителя

А вот так все это выглядит снизу:

Собранные на основание усилительные модули "Кристалл" (на микросхеме TDA7294)

Вот и все. Собрал. Теперь нужно только установить в усилитель.


С уважением, Константин М.
