Добрый день).
Сейчас я готовлю большую статью (для нашего основного блога) о результатах измерения спектров искажений для некоторых типов выходных буферов-повторителей гибридного усилителя. Ну а пока она еще не готова, хочу показать результаты измерений для буфера, который я описывал в предыдущей записи.
Его схему я повторю тут:
А результаты измерений можно найти на четырех картинках ниже.

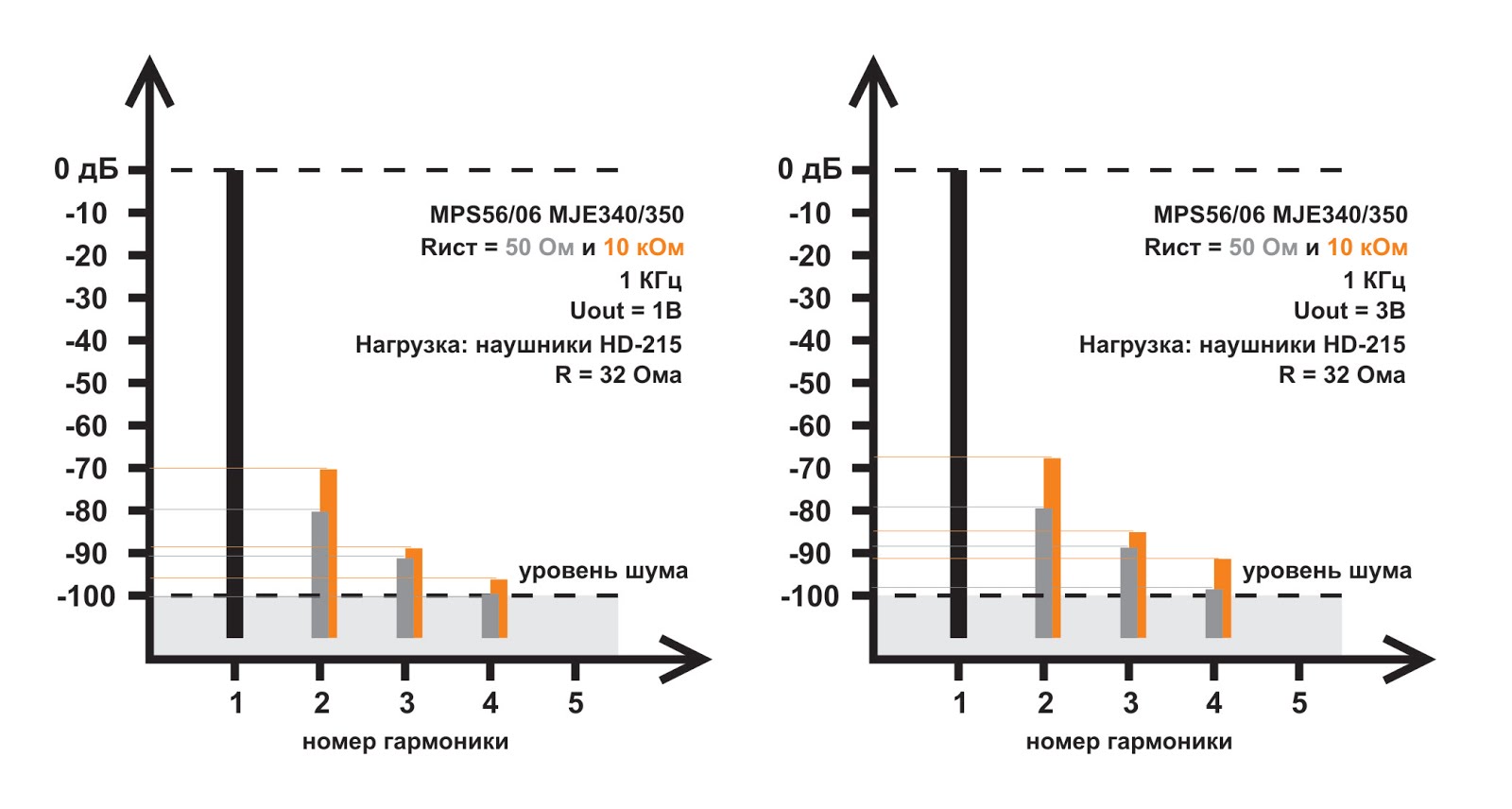

Измерения проводились для двух нагрузок: 32 Ома и 340 Ом и двух амплитуд выходного сигнала: 1 В и 3 В. Так как в дальнейшем буфер может быть применен как с ламповым пред.усилителем, так и с пред.усилителем на ОУ, все измерения продублированы для источников сигнала с выходными сопротивлениями 50 Ом и 10 кОм. Для сравнения эти результаты сведены в общие графики. Оранжевым показаны спектры, полученные при использовании источника сигнала с сопротивлением 10 кОм, серым - с сопротивлением 50 Ом. Ну а черным - первая гармоника, т.е основной сигнал. Его уровень принят за 0 дБ, и все остальные уровни даны относительно него.
Сейчас я воздержусь от подробных комментариев по каждому из графиков. Скажу только, что, на мой взгляд, результаты приличные, особенно для высокоомных наушников... Впрочем и для низкоомных наушников полученные значения весьма неплохи.
Но, в любом случае, эксперименты еще не закончены :)
С уважением, Константин М.
