Добрый день!
Измерения - дело долгое, но еще больше времени занимает обработка результатов и их оформление. Но вот я все же нашел возможность подготовить несколько графиков, хотя бы для одной отдельной схемы.
Внимание: Я меееедленный: пишу тут редко, чаще всего когда хочется отлынить от работы)). А все новое и интересное, неизменно в свежем виде, сразу попадает в инстаграм. Кликайте СЮДА, переходите на мой аккаунт и подписывайтесь :) Я всегда буду очень Вам рад! Приятного чтения :)
Примечание: описанный модуль лампового усилителя напряжения (его фото в самом низу), пока лежит без дела и неторопливо ищет себе нового владельца). Если вдруг Вас он заинтересует - пишите мне в комментариях, либо в соц.сетях (ссылки на них в конце статьи). А еще есть пара лишних пустых плат:)
Подопытная схема:
Примечание: описанный модуль лампового усилителя напряжения (его фото в самом низу), пока лежит без дела и неторопливо ищет себе нового владельца). Если вдруг Вас он заинтересует - пишите мне в комментариях, либо в соц.сетях (ссылки на них в конце статьи). А еще есть пара лишних пустых плат:)
Подопытная схема:
Это ламповый каскад с общим катодом и источником тока в аноде. От очень распространенной схемы с резистором в аноде он выгодно отличается возможностью изменять режимы лампы в значительно более широких приделах, точнее настраивая под задачу, и в конце-концов получать недостижимые для обычного лампового резистивного каскада результаты.
Примечание: о результатах измерений для "обычных" каскадов можно почитать в статье: "Опять лампа 6Н1П. Опять ламповый предварительный усилитель"
В схеме стоит лампа 6Н1П - достойный и доступный представитель ламповой братии. Если верить форумам и отзывам некоторых любителей ламп, главный ее недостаток - низкая цена и наличие в продаже в очень больших количествах. Из-за недостатка элитарности и уникальности ее часто объявляют негодной для звука:).
Впрочем, на 6Н1П свет клином не сошелся, и в схему, можно поставить любой другой триод. 6Н23П, 6Н6П, 6Н2П, 6Н8С и т.д... каждый может выбирать лампу на свой вкус). Все, что нужно будет сделать - изменить резистор R3 и отрегулировать источник тока резистором R6.
Кстати, очень хорошо с источником тока в аноде работает лампа 6Н23П. Особенно при низких напряжениях питания. Во всяком случае, гораздо лучше чем при тех же напряжениях, но с анодным резистором. Уже как два месяца хочу эти данные отдельной статьей опубликовать, но что-то никак не получается :(.
Добавлено 22.08.2018: вот все-таки, после долгого откладывания, запись о 6Н23П появилась. Смотрите схемы, результаты измерений и сравнения по ссылке "Лампа 6Н23П. В поисках ответов".
В схеме стоит лампа 6Н1П - достойный и доступный представитель ламповой братии. Если верить форумам и отзывам некоторых любителей ламп, главный ее недостаток - низкая цена и наличие в продаже в очень больших количествах. Из-за недостатка элитарности и уникальности ее часто объявляют негодной для звука:).
Впрочем, на 6Н1П свет клином не сошелся, и в схему, можно поставить любой другой триод. 6Н23П, 6Н6П, 6Н2П, 6Н8С и т.д... каждый может выбирать лампу на свой вкус). Все, что нужно будет сделать - изменить резистор R3 и отрегулировать источник тока резистором R6.
Кстати, очень хорошо с источником тока в аноде работает лампа 6Н23П. Особенно при низких напряжениях питания. Во всяком случае, гораздо лучше чем при тех же напряжениях, но с анодным резистором. Уже как два месяца хочу эти данные отдельной статьей опубликовать, но что-то никак не получается :(.
Добавлено 22.08.2018: вот все-таки, после долгого откладывания, запись о 6Н23П появилась. Смотрите схемы, результаты измерений и сравнения по ссылке "Лампа 6Н23П. В поисках ответов".
Вернемся к лампе 6Н1П:
Измерения проводились для девяти случаев. Ток покоя (Ia), принимал одно из трех значений: 4.2 мА, 7.0 мА, 9.0 мА. Для каждого из них повторялись измерения с тремя значениями нагрузки Rн: 10 кОм, 50 кОм, 100 кОм. Для всех сочетаний Ia и Rн снимались спектры искажений при пяти разных уровнях выходного сигнала (Uвых.амп.): 2.5 В, 5 В, 10 В, 20 В, 40 В (амплитудные значения).
Значения Rн и Uвых.амп. выбраны такими, какие встречаются или могут встретиться в наших гибридных и чисто ламповых усилителях. Анодный ток ограничен сверху допустимой мощностью лампы. Снизу же ограничения, как такового, нет, но при значениях менее 4 мА искажения во всех измерениях имеют длинный спектр, и потому для нас не имеют практической ценности и противопоказаны к применению.
Все результаты свел в графики, а их в свою очередь собрал в один большой рисунок:). Ряды сгруппированы по сопротивлению нагрузки, столбцы - по току покоя. Спектры искажений для разных уровней выходного сигнала нарисованы разными цветами. Возможно, такое оформление перегружено и не очень удобно для восприятия, но лучше демонстрирует основные закономерности.
Значения Rн и Uвых.амп. выбраны такими, какие встречаются или могут встретиться в наших гибридных и чисто ламповых усилителях. Анодный ток ограничен сверху допустимой мощностью лампы. Снизу же ограничения, как такового, нет, но при значениях менее 4 мА искажения во всех измерениях имеют длинный спектр, и потому для нас не имеют практической ценности и противопоказаны к применению.
Все результаты свел в графики, а их в свою очередь собрал в один большой рисунок:). Ряды сгруппированы по сопротивлению нагрузки, столбцы - по току покоя. Спектры искажений для разных уровней выходного сигнала нарисованы разными цветами. Возможно, такое оформление перегружено и не очень удобно для восприятия, но лучше демонстрирует основные закономерности.
Примечание: в обычном каскаде (с резистором в аноде), из-за того что ток покоя и сопротивление нагрузки лампы жестко связаны, режимы, соответствующие двум нижним рядам графиков, недоступны. Придется довольствоваться режимами близкими к трем верхним, или понижать ток анода.
А вот ссылка на результаты представленные в виде таблицы
А вот ссылка на результаты представленные в виде таблицы
Чуть-чуть о том, что же тут видно:
Вообще я хотел только показать результаты, а выводы оставить за пределами статьи. В конце-концов каждый может сделать их сам:). Но после размышлений все же посчитал необходимым обозначить некоторые очевидные закономерности:
1. Вполне ожидаемо, уровень искажений падает, когда растет сопротивление нагрузки. Но чем выше ток анода лампы (а вместе с ним и ее крутизна), тем менее заметно влияние нагрузки на искажения. Поэтому в гибридных усилителях, в которых к выходу лампового предварительного усилителя подключается полупроводниковая схема с невысоким входным сопротивлением, необходимо увеличивать анодный ток лампы.
2. Можно взглянуть на ситуацию и под иным ракурсом: ток анода сильно влияет на уровень и спектр искажений, но чем выше сопротивление нагрузки, тем меньше это влияние заметно. Т.е. в чисто ламповых схемах, в которых сопротивление нагрузки может быть очень высоким, ток анода можно снизить, не сильно беспокоясь о проблемах с линейностью.
3. Из графиков хорошо видно, что при работе с амплитудами выходного сигнала до 20 В, лампа 6Н1П почти во всех режимах имеет красивый спектр с низким уровнем и потому хорошо подойдет для гибридных усилителей мощности и отлично для ушников.
Можно было бы продолжить и дальше, но не стану: о самом, нам мой взгляд, главном я уже написал:)
Немного других цифр:
Не меньше меня интересовал коэффициент усиления по напряжению, его зависимость от выбранного анодного тока и сопротивления нагрузки. Результаты для наглядности опять-таки свел в график:
Вывод: нужный коэф. усиления можно легко настроить, меняя сопротивление нагрузочного резистора и анодный ток. Впрочем, чтобы не пострадала линейность каскада, стоит при выборе тока и нагрузки сверяться с графиками спектров искажений.

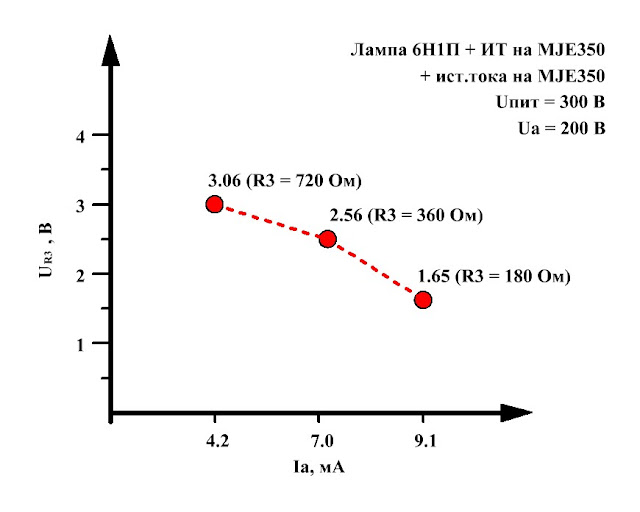

Еще стоит обратить внимание на то что с ростом тока покоя уменьшается напряжение смещения лампы (напряжение на резисторе R3). А вместе с ними и допустимый уровень входного сигнала. Напряжения смещения и соответствующий им сопротивления резистора R3 сведены в график:
При приближении уровня входного сигнала к величине напряжения смещения Ur3 начинает расти уровень искажений. На приведенных выше спектрах искажений эту закономерность тоже можно обнаружить.

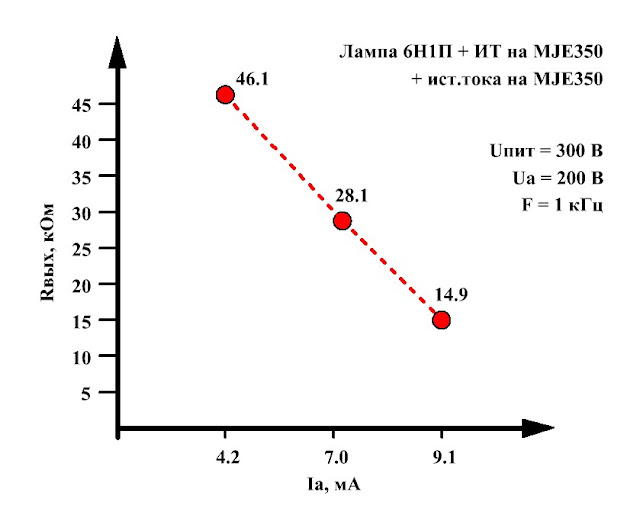

Ну и напоследок: добавлю график, отображающий зависимость выходного сопротивления каскада от тока покоя.
Эти значения будут очень важны при согласовании с последующим каскадом. Особенно в гибридных конструкциях. Но об этом в следующий раз :).
Заключение очень короткое: усилитель прошел проверку:).
А ниже, под фото, в конце статьи, Вы найдете ссылки на другие интересные статьи и на мои профили в соц сетях.
Спасибо за уделенное время и хорошего Вам дня!
С уважением, Константин М.
Спасибо за уделенное время и хорошего Вам дня!
С уважением, Константин М.
Буду рад пообщаться с Вами в комментариях и в соц.сетях. Пишите :)
А вот еще несколько статей которые могут быть Вам интересны:
ПП Нельзя прикрепить для повторения конструкции?
ОтветитьУдалитьДобрый день. Извините что отвечаю только теперь, спустя столько времени. К сожалению с тех пор как исчез G+, к аккаунту которого и был привязан этот блог, я сюда не заглядывал. Но теперь вновь возвращаюсь к блогу.
УдалитьСпасибо Вам за идею выложить рисунки ПП. Конечно не для всех конструкций это имеет смысл делать: ПП многих из них изначально не предназначены для изготовления в домашних условиях, так как активно используют два слоя и переходы между ними, и этим очень неудобны для домашнего изготовления. Но для остальных конструкций я обязательно выложу ПП.
Спасибо еще раз).
С уважением, Константин.
В других конструкциях тоже нет.
ОтветитьУдалитьА какое питание использовать. Подскажите пожалуйста
ОтветитьУдалитьДобрый день. Не уверен правильно ли я понял Ваш вопрос. Для анодного питания я использую напряжение 300В, ну и для накала 6,3В. Или Вас что-то другое интересует? Может быт схема блока питания?
УдалитьКакой резистор в анодной части, от скольки килоом? Или лучше поставить подстроечный?? "отрегулировать источник тока резистором R6"???
ОтветитьУдалитьКакой из резисторов "в анодной части" Вас интересует?. Именно анодного резистора в этой схеме нет. Его собой заменяет источник тока, собранный на транзисторе VT1. Ток источника задается двумя величинами - падением напряжения на светодиоде HL1 (Uhl1) и собственно сопротивлением эмиттерного резистора R6. Напряжение на светодиоде зависит от его цвета и лежит в диапазоне от 1.2В до 3-4В. (обычные красные, желтые, зеленые в диапазоне 1.2 - 1.7 В). Рассчитывается ток источника просто: I=(Uhl1-0.65)/R6. Так как источник тока работает на лампу (которая так же пытается выставить свой ток), то ток источника должен быть сбалансирован с анодным током лампы. То есть ток источника регулируется в значениях близких к ожидаемому току лампы, одновременно с этим контролируется напряжение на аноде и выставляется его желаемое значение.
УдалитьЗдравствуйте! Подскажите по питанию. У меня есть только 250в постоянки для питания лампы. при подаче этого напряжения нужно что-нибудь изменить в схеме?
ОтветитьУдалитьДобрый день!. Извините за задержку с ответом. К сожалению тут, в блоггере, неудачно реализована система комментариев и я совершенно не вижу когда они приходят.
УдалитьПо вопросу: При питание 250В, схему можно оставить неизменной. Процедура настройки рабочей точки тоже не измениться.
Если Вы захотите обсудить схему или у Вас будут еще вопросы, то, если возможно, пишите в мессенджерах соц сетей (ссылки на них в статье), там я реагирую гораздо быстрее).
Схема неправильная, так как с таким источником тока будет завал высоких частот начмная с 5-10 кГц и выше, промоделируте АЧХ каскада. Необходим двухкаскадный источник тока с низковольтным и высоковольтными транзисторами (меньше ёмкость в аноде и больше динамическое сопративление) и поставить ещё резистор 100 Ом последовательно в сетку.
ОтветитьУдалитьСхема правильная) Указанного завала не будет... да вообще-то у него и причн нет появлятсья на таких низких частотах. Можно, конечно, это посчитать. Можно смоделировать. Но нет в этом необходимости. Дело в том что схема собрана живьем (что в общем то понятно из фотографий) и АЧХ конечно же измерена. Завала АЧХ на указанных Вами частотах не наблюдается). А почему на Ваш взгляд вообще должен возникнуть завал?
