Красиво получилось? Собрал самодельный усилитель для наушников.

Добрый день :)

На фото - мой самодельный усилитель для наушников. Я называю его "Филин". Чем-то он напоминает эту птицу. Может текстурой дерева похожей на оперение, может пучеглазой передней панелью, а может торчащими острыми "ушками" ?...

Ниже я расскажу о том как собирал его и покажу больше фотографий того что получилось :).

Первая попытка:

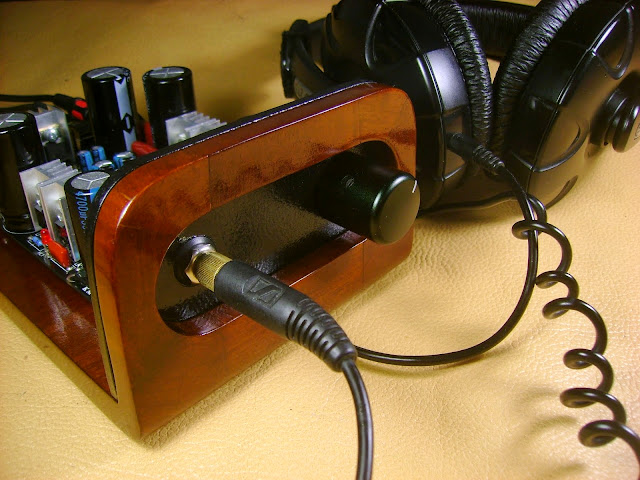

Все началось с другого корпуса. Вот с этого:

Я закончил разработку схемы (и плат) для ушников и мне не терпелось применить ее к делу, построить усилитель. Увы, уверенности что справлюсь с полноценным корпусом не было. А вот на простое шасси энтузиазма могло хватить. Во всяком случае стоило попытаться.

Попытался. Основание выпилил из МДФ и склеил на ПВА. Отделал шпоном. Пропитал льняным маслом и покрыл шеллаком. Вставку (на которой держаться регулятор громкости и разъем для наушников) вырезал из монолитного поликарбоната и покрасил в черный цвет.

Вышло симпатично. А качество... как говорил Винни Пух: оно хорошее, но хромало. Я тогда с шеллаком работал в первый раз, и по неопытности совершил почти все возможные ошибки... Худшее их проявление: большое количество пыли влипшей в лак....

Зато электроника легко встала на место, а сама идея отделки деревом оказалась бурно и эмоционально одобрена окружающими... Так что я решил: пора переходить к корпусу.

Вторая попытка

Шаг 1. Макет:

Вот такой он мой красавчик получился. Настоящий гадкий утенок)

Примечание: о макете я рассказал в предыдущей статье: "Мои самодельные усилители. Макет "Филина""

То что он получился кривой - ерунда. Главное то что я нашел конструктивные ошибки и в корпус они не попали.

Шаг 2. Основа корпус усилителя

МДФ 8мм, монолитный поликарбонат 4мм и двух-миллиметровые латунные полосы шириной 10мм - вот и все материалы которые нужны.

Если к ним добавить электролобзик, фрезер, дрель, газовую горелку (для латуни) и немного времени, то можно сделать вот так:

Уже лучше чем макет. Пропорции изменились. Корпус стал выше и длиннее.



Неполная задняя панель: не очень практично, но симпатично. Можно применять, если, конечно, это не противоречит безопасности.

Алюминиевые стойки получились слишком мягкие. Пришлось переделать (об этом чуть ниже)

Примечание: "узоры" на верхней крышке - это не боевая индейская раскраска, а карта укладки шпона с обозначением направления его текстуры.



Шаг 3. Добавил шпон

Я совершил "магию". Мне понадобились: немого шпона, клей ПВА (только нормальный), утюг и время... И за пару вечеров МДФ волшебным образом превратилось в дерево:

Использовал шпон макоре. "Благородная" классика, отлично сочетающаяся с латунью. Но если положить одним куском - выглядит скучно, как старый советский стол. По-этому, укладывал кусочками, с изменением направления текстуры. Пока это не заметно, но под лаком проявится ярче.

Отделка выглядит белесо? Это легко исправить :).

Шаг 4. Льняное масло меняет все

Так и есть. Это самый мой любимый момент. Вот еще сейчас дерево скучное и блеклое, но уже спустя пару минут, под слоем масла, оно темнеет, приобретая насыщенный цвет:

На этом я конечно не остановился :)

Шаг 5. Красота в лаке

Лак на масло не положишь. Только если это не старый добрый лак на основе шеллака

Примечание: шеллак - это, скажем культурно, продукт пищеварения некоторых видов тропических насекомых. Применяют его во многих сферах. В том числе в пищевой (если этот продукт жизнедеятельности не вредит насекомым, то и нам нормально). Так же на основе шеллака готовят лак. Им покрывают очень дорогую мебель и такие же музыкальные инструменты... Ну а я использую его для своих корпусов усилителей :)

Лак экзотический... такой же необычный и метод его нанесения. С помощью тампона. Лаковое покрытие наращивается тончайшими слоями. Один за другим. Нужны десятки, а иногда и сотни слоев. Покрытие сложное и долго, но получается очень красиво.

Вот теперь, под лаком, отчетливо проявилась текстура дерева:

Кожа покрытая маслом отлично подходит к покрытому лаком дереву:



Латунь и "красное" дерево - великолепное сочетание. Кстати, накладку держат разъемы: ни каких лишних болтиков.

Шаг 7. Поменял стойки

Корпус соединяется сквозными стойками. Сперва сделал их гнутыми из алюминиевой полосы. Получились кривые и разной высоты... Решил изготовить другие.

Взял прут квадратного сечения и сделал из него. Получилось так:



Кстати: в первый раз красил алюминий. Обычно краска от него отваливается. Решение проблемы простое и ее имя - эпоксидный грунт. Он замечательно держится на алюминии. А на нем самом так же хорошо лежит краска...

Когда для корпуса все было готово, двинулся дальше.

Шаг 8. Электроника

Усилитель - "печка" в классе А. Выходной каскад - однотактный. Мощность: 200 мВт (RMS) на наушниках с сопротивлением 32 Ома. Уровень искажений менее 0.003%. Вообщем неплохо).

Так как место в корпусе позволяло, добавил еще один фильтр питания и схему задержки подключения наушников. С ними будет еще лучше.

Шаг 9. Экранировка

Корпус усилителя деревянный, и защищает электронику от внешних наводок не лучше чем зонтик защищает своего владельца от падающего сверху рояля.

Впрочем, экранировать всю схему смысла нет: она почти невосприимчива к наводкам. А вот входные сигнальные линии дополнительно защитить можно. Я намотал на них медный экран:

Экран подключил к "общему" сигнальному проводу в одной точке: около регулятора громкости:

Для удобства и безопасности надел поверх экрана изолирующую оплетку. Края закрепил термоусадочной трубкой, что бы не скользили и не мохрились:

Подготовил крепежные стойки. Гну их сам из латунной проволоки. Получаются надежными, простыми и красивыми:

Все надежно закрепил:

Когда электроника успешно собралась, до завершения усилителя осталась самая малость.

Шаг 10. Финальная сборка

Все должно было пройти быстро, но вместо финишной прямой получился марафон.

Начал с установки передней панели. Подключил регулятор громкости, кнопку и ее подсветку:

Закрепил заднюю панель и подключил разъемы к схеме:

Примечание: и переднюю и заднюю панели крепил к основанию латунными уголками. Купить такие не смог, пришлось гнуть самому. Вот тут-то и пригодилась газовая горелка. Прогревал заготовки до красна прежде чем согнуть. Иначе они, при изгибе, трескались и ломались.

Проверил всю проводку и дополнительно зафиксировал ее в стойках:

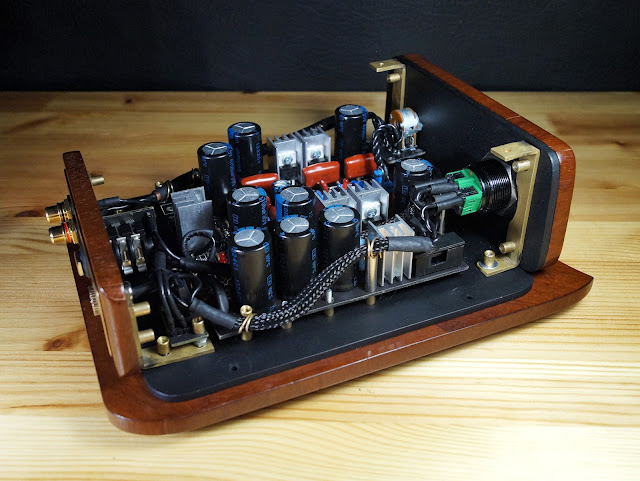

Вот такая компоновка получилась:

Шаг 11. Первое включение и завершение

Прежде чем закрыть усилитель крышкой, я его запустил. Щелкнул кнопкой - плавно включилась подсветка. Через несколько секунд переключилось реле и усилитель заиграл. С ним все было хорошо.

Поставить на место крышку:

В этот момент усилитель был полностью готов.  Оставалось только протереть его тряпочкой и по фотографировать. Это я и сделал.

Фотосессия

Все-таки он пучеглазый)

Думаю Вы согласитесь с тем что он гораздо лучше смотрится чем макет :)

Черные стойки практически не видны. Так значительно лучше)

Так и думал: и с этой стороны он ни чуть не хуже:

Ну разве не красиво? :)

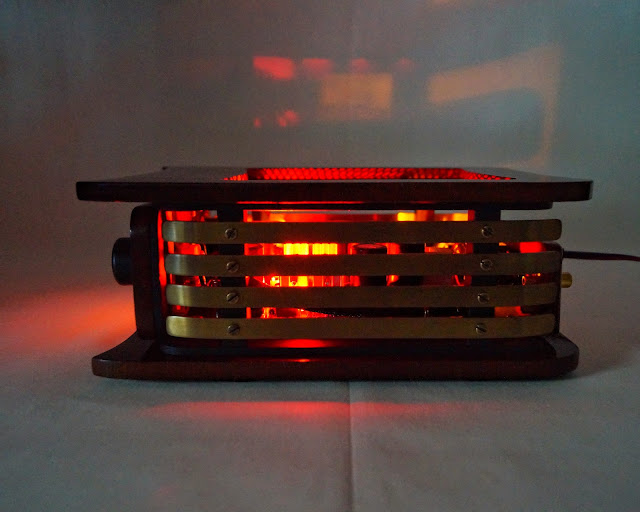

Немного светящихся снимков

Фото снимались почти в полной темноте. По-этому кажется что усилитель светится ярко. По этой же причине снимки не очень качественные: я тогда еще не умел снимать при слабой освещенности.

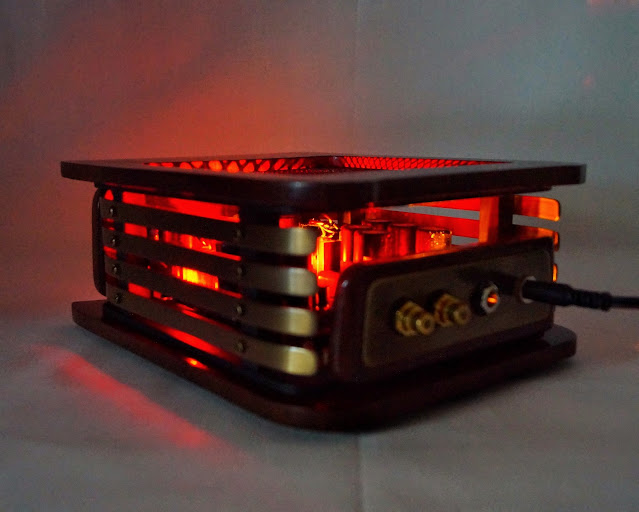

Укороченная задняя панель выигрышно смотрится с внутренней подсветкой: не загораживает таинственное свечение и блики на деталях:

Итоги:

На этом проект был закончен. Усилитель и по сей день живет со мною. Работает, радует своим внешним видом и, конечно, звуком. Да, играет он отлично. Впрочем, любой скажет о своем изделие тоже самое)...

Вот такая история. Комментируйте и рассказывайте о своих усилителях. Буду рад пообщаться).

Скоро напишу еще одну статью со схемой "филина".

Большое спасибо за ваше внимание и хорошего дня!

С уважением, Константин.
